CoolStream A

Jednostka CoolStream A umożliwia wentylację, chłodzenie oraz recyrkulację powietrza. Urządzenie spełniające normę VDI 6022, przeznaczone jest do użytku w dużych halach przemysłowych lub magazynowych. Dostarcza do wnętrz świeże, filtrowane powietrze, które latem w czasie upałów jest dodatkowo schładzane w procesie chłodzenia ewaporacyjnego. Wiosną i jesienią, kiedy wzrasta zapotrzebowanie na ogrzewanie, jednostka CoolStream A umożliwia recyrkulację powietrza gromadzącego się pod sufitem.

Budowa

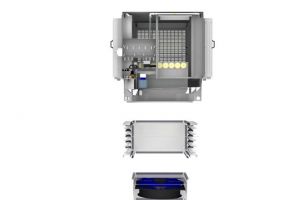

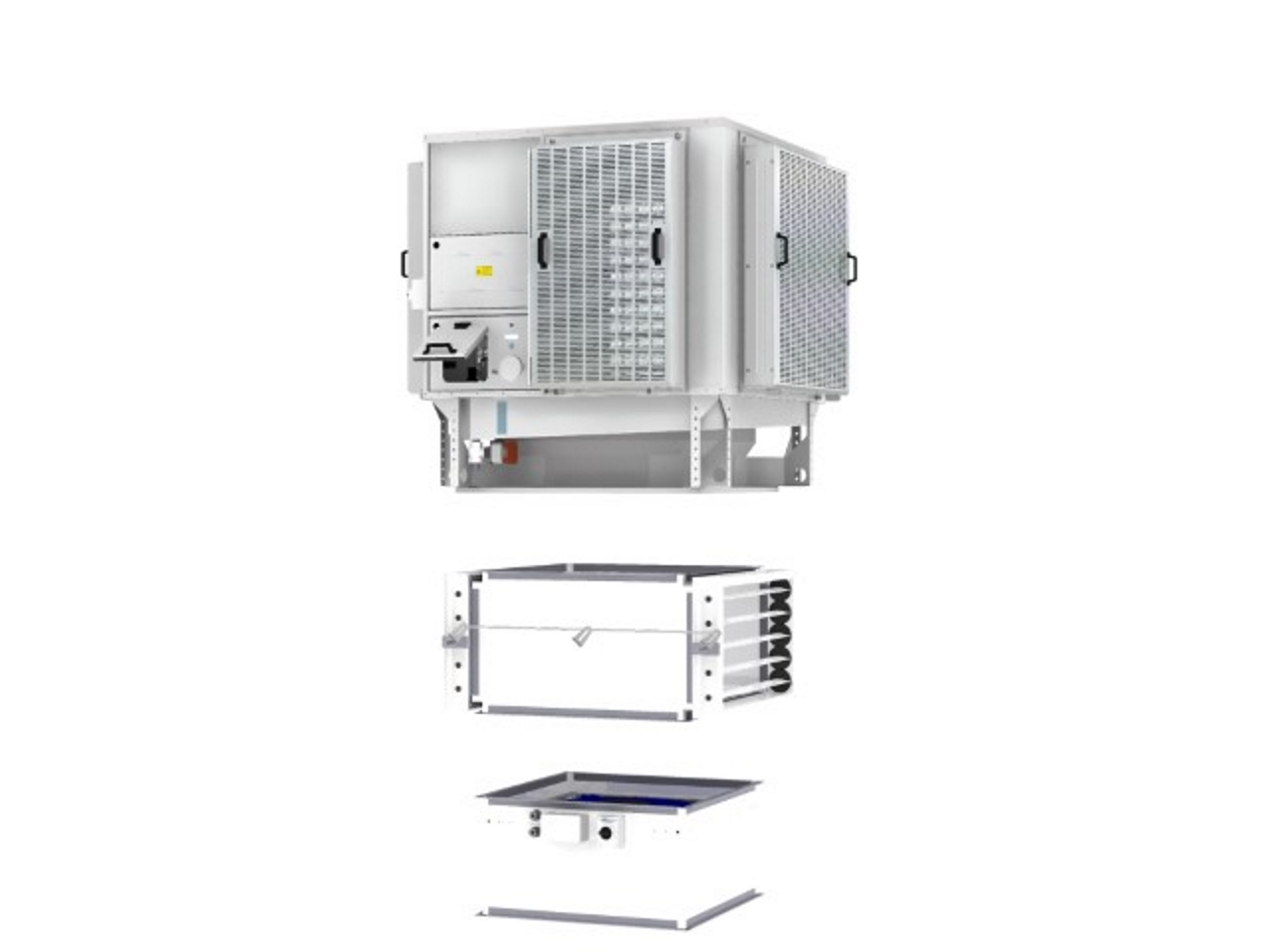

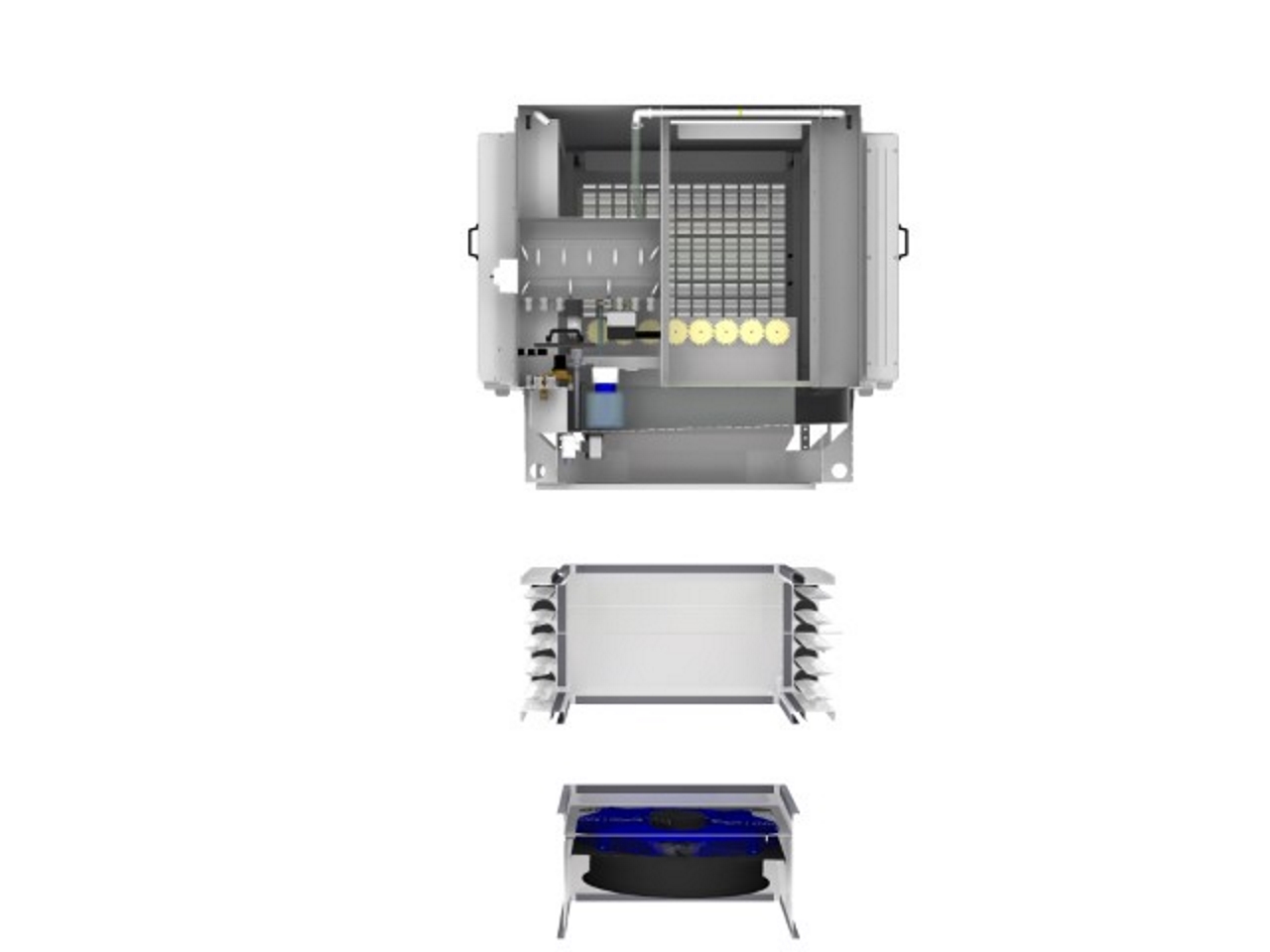

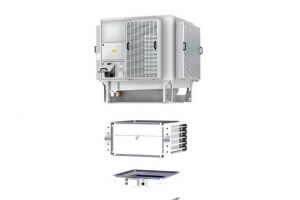

Obudowa CoolStream A wykonana jest z odpornego na korozję aluminium. Jednostka dostarczana jest w modułach, po sprawdzeniu w fabryce. Pojedyncze urządzenie składa się z:

  • modułu chłodzącego, montowanego na zewnątrz
  • modułu komory mieszania, montowanego wewnątrz budynku
  • modułu wentylatora, montowanego wewnątrz budynku
  • mocowań wykonanych z aluminium i ze stali nierdzewnej
  • wentylatora EC
  • filtra (opcjonalnie)
  • wkładu desorpcyjnego o grubości 150mm
  • systemu zasilania w wodę
  • modułu sterowania Cortiva

Urządzenia certyfikowane zgodnie z VDI 6022 dodatkowo wyposażone są w oświetlony wizjer i wskaźnik ciśnienia.

Typy urządzeń:

  • 12A z wentylatorem osiowym o wydajności do 3,3m3/s (12000m3/h)
  • 17A z wentylatorem osiowym o wydajności do 4,7m3/s (17500m3/h)
  • 22A z wentylatorem osiowym o wydajności do 6,1m3/s (22000m3/h)
  • 30A z wentylatorem osiowym o wydajności do 8,3m3/s (29750m3/h)
  • 12C z wentylatorem promieniowym o wydajności do 3,3m3/s (11750m3/h)
  • 16C z wentylatorem promieniowym o wydajności  do 4,5m3/s (16250m3/h)
  • 23C z wentylatorem promieniowym o wydajności do 6,3m3/s (22500m3/h)
  • 29C z wentylatorem promieniowym o wydajności do 8,1m3/s (29250m3/h)

Opcje podłączenia:

  • od dołu - stosuje się, gdy urządzenie montowane jest na dachu budynku
  • z boku - stosuje się, gdy urządzenie jest dodatkowym elementem systemu wentylacji
  • od góry - stosuje się w przypadku montażu jednostki na elewacji budynku lub na specjalnej konstrukcji na poziomie gruntu obok budynku

Filtry:

Filtry montowane są opcjonalnie. Dostępne są filtry w klasach: zgrubny 70%, ePM10 70%, ePM1 55%. Wszystkie filtry zgodne są z normą ISO16890.

Sterowanie

Sterowanie odbywa się zdalnie za pomocą Colt Cortiva przez przeglądarkę internetową lub aplikację.

Produkty alternatywne
Do pobrania
Wszystkie systemy CoolStream STAR są zgodne z wymaganiami Rozporządzenia UE nr 1253/2014 opartego na Dyrektywie ErP nr 2009/125/WE
